[토탈엔지니어링] 참가업체소개

참가업체소개

토탈엔지니어링

대표자	성해진	홈페이지	http://www.totalvalves.co.kr
주소	경남 김해시 장유면 금관대로719번길 23	부스번호	7A-030
전화번호	055-313-2123	전시품목	Ram Piston Valve, Tank Bottom Flush Valves, Slide Gate Valve, Knife Gate Valve, 3 Way Ball Valve

회사소개

김해시 주촌면 내삼리에 본사를 두고 잇는 토탈 엔지니어링㈜은 1992년에 외국 밸브제품에만 의존한 당시의 국내 화학공단이나 발전소 등의 시장을 국내 기술력으로 국산화 하겠다는 일념으로 밸브의 다양한 경험자인 성해진 대표가 인간존중과 신뢰, 최고 품질을 바탕으로 회사를 설립하게 되었습니다.

2014 Aramco Haldiya Project에 참여

2010 우리은행 유망 중소기업 선정, 현대오일 뱅크 및 GS 칼텍스 HOU Project용 Valve 및 Knife Gate Valve 공급, KOGAS 평택 및 통영 LNG용 Strainer공급, 두산중공업 태국 Gheco-one Project 보일러용 Knife Gate Valve 공급

2009 기술 혁신형 중소기업(Inno-Biz) 인증(중소기업청)
삼성조선, 대우조선 시추선용 Knife Gate Valve 공급, 현대엔지니어링, 현대건설, 대우엔지니어링, 한양 등 신규 거래 시작 및 납품

2008~2009 Saudi Kayan HDPE Project에 Ram Piston Valve, Knife Gate Valve, Slide Gate Valve 및 Strainer 공급
Saudi SPC NCP South Plot Project에 Knife Gate, Slide Gate Valve 공급

제품정보

참가업체제품

Ram Piston Valve

토탈엔지니어링

제품의 특징
1. 석유화학제품의 주요 공정인 반응기에 설치
2. 반응기 내부의 석유화학 제품을 이송, 샘플체취 하는 목적
3. 기체를 완벽하게 차단하는 기술 집약적 밸브
4. 1500LB 이상의 고압에서도 완벽한 Sealing이 보장됨

- Features
1. Installed in the reactor in the main petrochemical process.
2. Transport of petrochemical product inside the reactor to obtain sample.
3. Technology-intensive valve with completely sealing the gas
4. Perfect sealing at high pressure more than ANSI 1500LB

- Seat Type
1. Metal to metal Seat
2. PTFE Seat
3. O-ring Seat
4. Packing Seat

- Flange Dimensions
ANSI B 16.5

- Pressure Rating
150psi, 300psi, 600psi, 900psi, 1500psi

참가업체제품

Tank Bottom Flush Valves

토탈엔지니어링

제품의 특징
Dead Space를 없애기 위해 Body를 상/하로 나누어 따로 가공하여 Bolting으로 체결
Two Piece Body로 내부 Buffing 작업이 가능함
시각 Blade를 사용하여 Body내부로 유체가 유입되는 것을 방지
Blade를 Support하기 위한 Guide가 필요
P.T.F.E 재질의 Seat를 사용함
수평 방향으로 체결이 요구됨
분체에만 적용 가능(Fly Ash 등 Dry 한 유체)하며 Seal의 Leakage는 Test 불가능

Features:
1. No Dead Space
2. To eliminate the dead space, body to be divided upper and down (below) and to be one body by bolting
Operation to separate body into upper and down part
3. Buffing can done inside body due to two piece body
4. Guide to be needed to support Blade
5. P.T.F.E Seat
6. Valve to be horizontal installation
7. Only powder or dried service fluid such as fly ash can be applied Seat leakage test is not applicable

참가업체제품

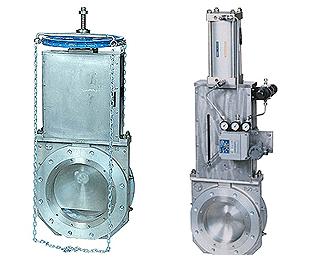

Slide Gate Valve

토탈엔지니어링

참가업체제품

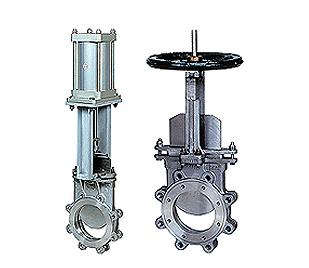

Knife Gate Valve

토탈엔지니어링

제품의 특징
- Metal to Cushion Rubber Seat
1. 제품의 특징: 단면적 변화로 Cushion을 이용한 구조로써 Metal to Rubber Sealing이 가능함
2. 사용방향: Blade 모서리 옆면에서 Sealing되며 양쪽 방향 사용 가능
3. 사용용도: 어떤 유체에도 사용이 가능하나 사용 유체에 적합한 Rubber 선택이 필요함 Sealing성
4. 완벽한 Sealing 보장
5. Press Drop 발생 (CV 효과): Seat가 내부직경과 일치하므로 Press Drop 및 cv 감소가 상당히 적음
6. 작동의 Torque 효과: Blade의 Guide 부분에서 Sealing 및 고정하므로 일정 압력 (4-5kg/cm2) 이내에서는 Torque 변화가 적음
7. 그 외:
Ash 및 찌꺼기가 많은 배관에 사용되며, 최대한 마모를 줄이는 구조로써 고무의 탄성과 cushion을 이용하여 Seat면을 보호하고 침적 현상을 완전히 해결한 구조로써 사용 유체의 특성에 따라 고무의 재질만 선정하며 기존의 Knife Gate Valve를 사용하는 어떤 Line에도 사용이 가능하며 Sealing 또한 Rubber 및 Metal 이중 구조로 Ash Line 등에서 등에서 상당히 적합한 구조로 사용된다.

참가업체제품

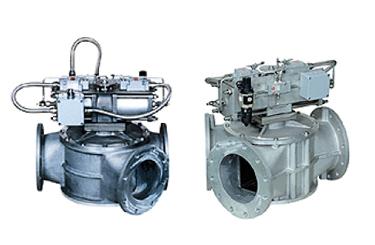

3-Way Ball Valve

토탈엔지니어링

제품의 특징
유체의 방향과 각도를 3-way로 조절
P.T.F.E의 완벽한 Sealing

Features:
1. The direction (angle) of fluid flow can be adjusted in 3-way
2. Complete sealing of P.T.F.E
