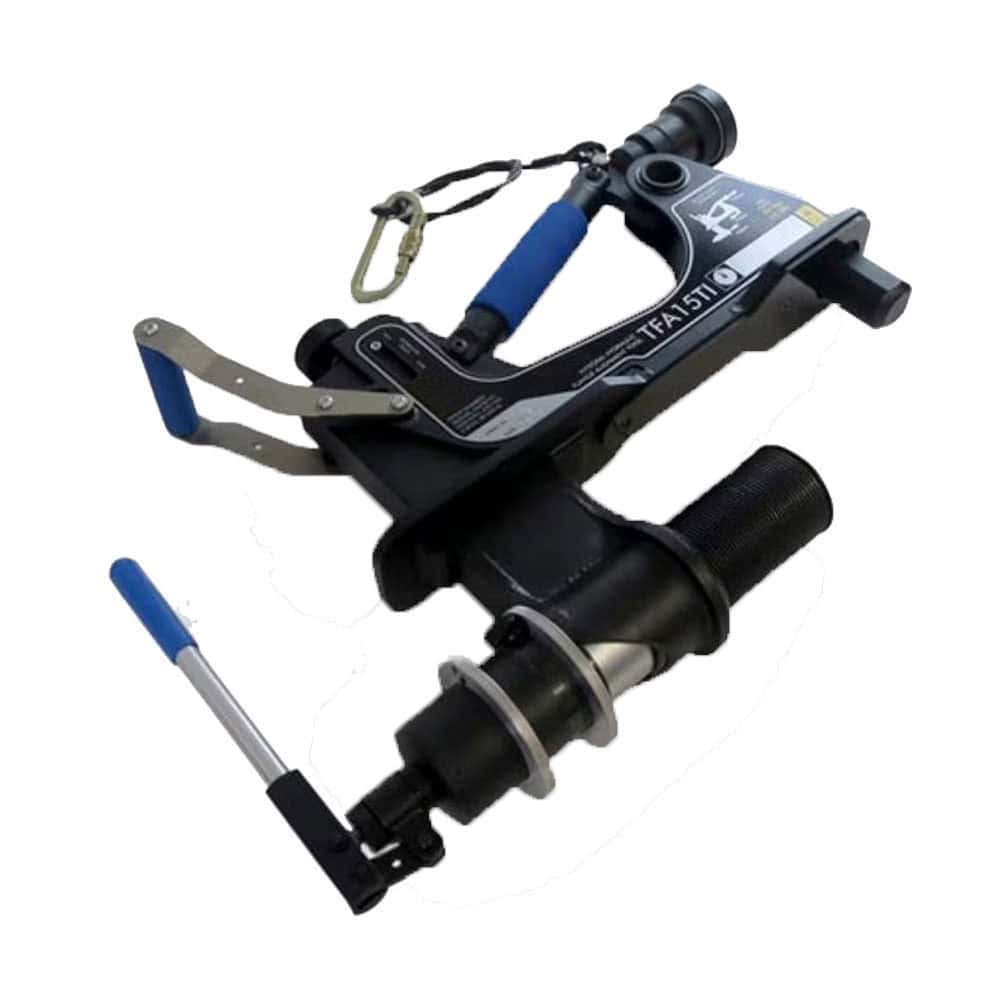

TFA15TISTD, 16.9톤, 일체형 유압식 풍력 타워 플랜지 정렬 도구 세트
플랜지 정렬 도구는 파이프라인의 정기적인 유지 보수 시 플랜지 조인트의 정렬 또는 재정렬에 적합합니다. 이 도구는 정렬 불량이 가장 심한 플랜지 조인트에 부착되어 플랜지를 밀고 당기기만 하면 올바른 정렬 상태로 유지됩니다(FA9TESTD 제외). 플랜지 정렬 도구는 외부 전원 없이도 비틀림 및 회전 정렬 불량을 빠르고 안전하게 교정합니다. 대부분의 ANSI, API, BS 및 DIN 플랜지에 사용하기 적합합니다. 슬링, 후크 또는 리프팅 장비가 필요하지 않습니다. 수평 또는 수직 등 어떤 위치에도 설치 및 사용이 가능합니다
- RIVERLAKE 통합 유압 플랜지 정렬 도구는 대형 플랜지를 정렬/비타원형화하는 데 도움이 되며, 특히 풍력 터빈의 타워 섹션 내 볼트 구멍 정렬 오류를 해결하는 데 도움이 될 수 있습니다.
- 세트 내용:TFA15TI 도구 1개,
사용 설명서 1개
, 하드 케이스 1개
| 최대 반력(미터톤) | 27 |
| 최소 볼트 크기(mm) | 45 |
| 반작용력 1분(미터톤) | 9 |
| 반력 1 최대(미터톤) | 12 |
| 반력 2분(미터톤) | 24 |
| 반력 2 최대(미터톤) | 27 |
| 볼트 구멍 직경 최소(mm) B | 45 |
| 정렬 불량 최소(mm) M | 0 |
| 정렬 불량 최대(mm) M | 65 |
| 상승 최소(mm) R | 150 |
| 상승 최대(mm) R | 250 |
| 파이프 다리 드롭 최소(mm) D | 83 |
| 파이프 다리 드롭 최대(mm) D | 123 |
| 날개 도달 거리 최소(mm) W | 160 |
| 날개 도달 거리 최대(mm) W | 200 |
| 반응 간격(mm) H | 200 |

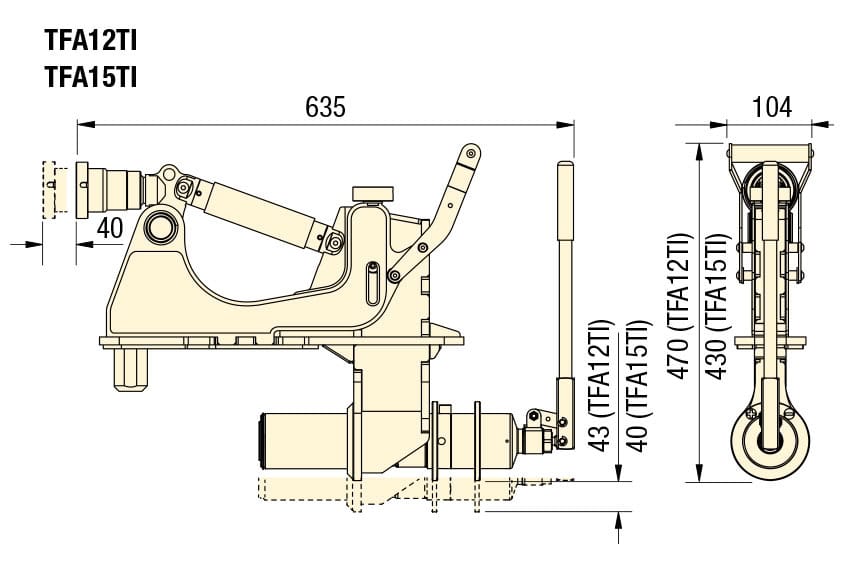

| 높이(mm) | 430 |
| 폭(mm) | 104 |
| 길이(mm) | 635 |
| 무게(kg) | 30.6 |
