MEGGER EGIL 차단기 동작 분석기

가격협의

대한민국 No.1 산업장비 공급채널 - info@geniuss.kr

제품번호 :

290500
제조사 :

MEGGER
제조 년월 :

-
브랜드명 :

MEGGER

지니어스허브

3홀 계측 · 시험 · 측정

문의전화 : 0504-3105-5745

제품 상세정보

메거　・　MEGGER

　–　위상 당 하나의 차단을 위한 회로 차단기 분석기

EGIL

　–　Circuit Breaker Analyser for One Break per Phase

• 차단기 동작 분석기
　　　–　EGIL

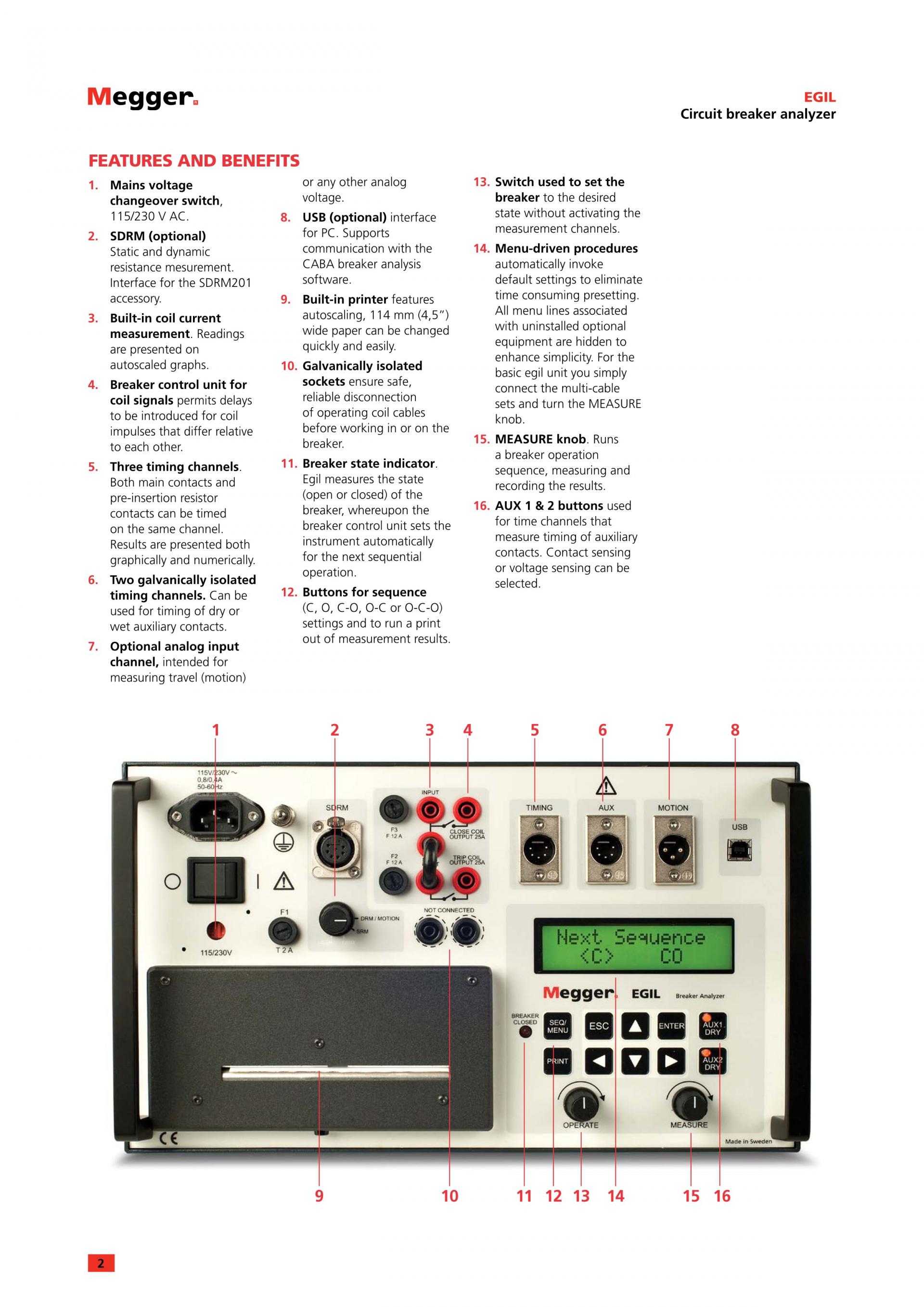

주요 특징

주 접점 :3 채널
보조 접점 :2 채널
전류 측정 :1 채널
위상 당 단일 차단기가 있는 모든 회로 차단기의 타이밍 및 이동 테스트에 적합
사용이 매우 간편하고 신뢰할 수 있음
보조 접점 측정을 위한 두 개의 개별 타이밍 채널

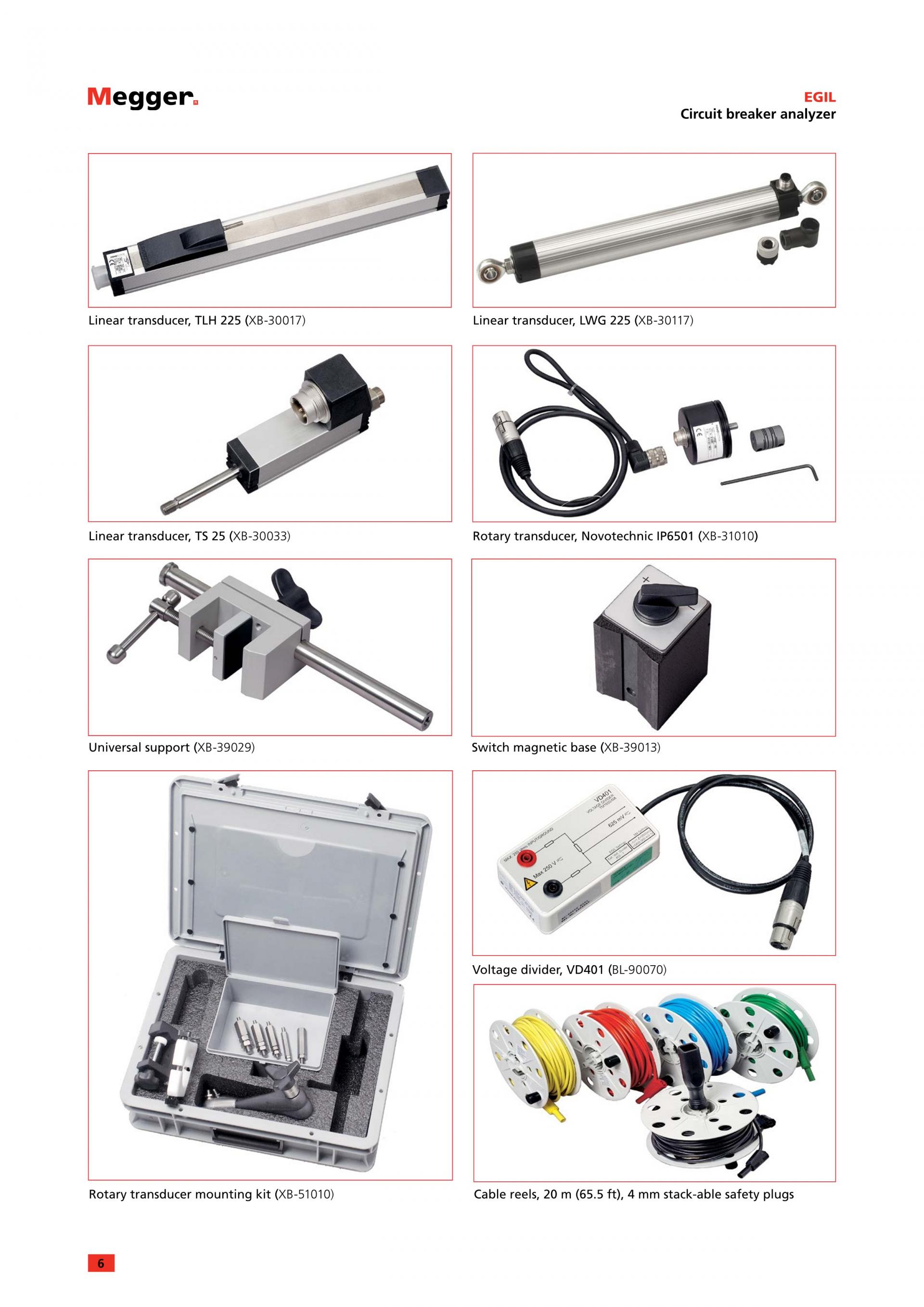

여행 변환기 또는 일반 전압/전류 측정을 위한 아날로그 측정 채널

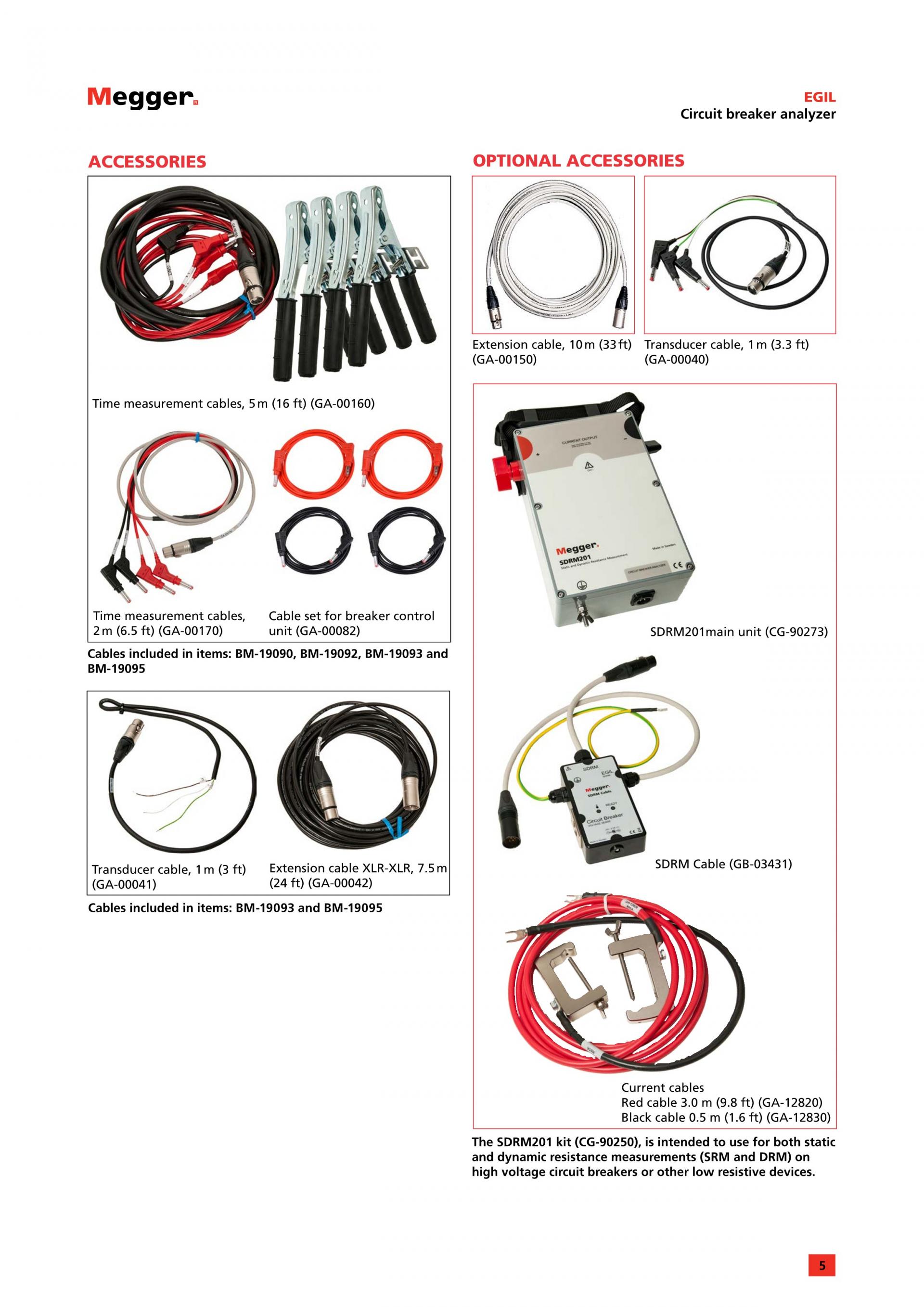

SDRM201 액세서리와 함께 정적 및 동적 저항 측정

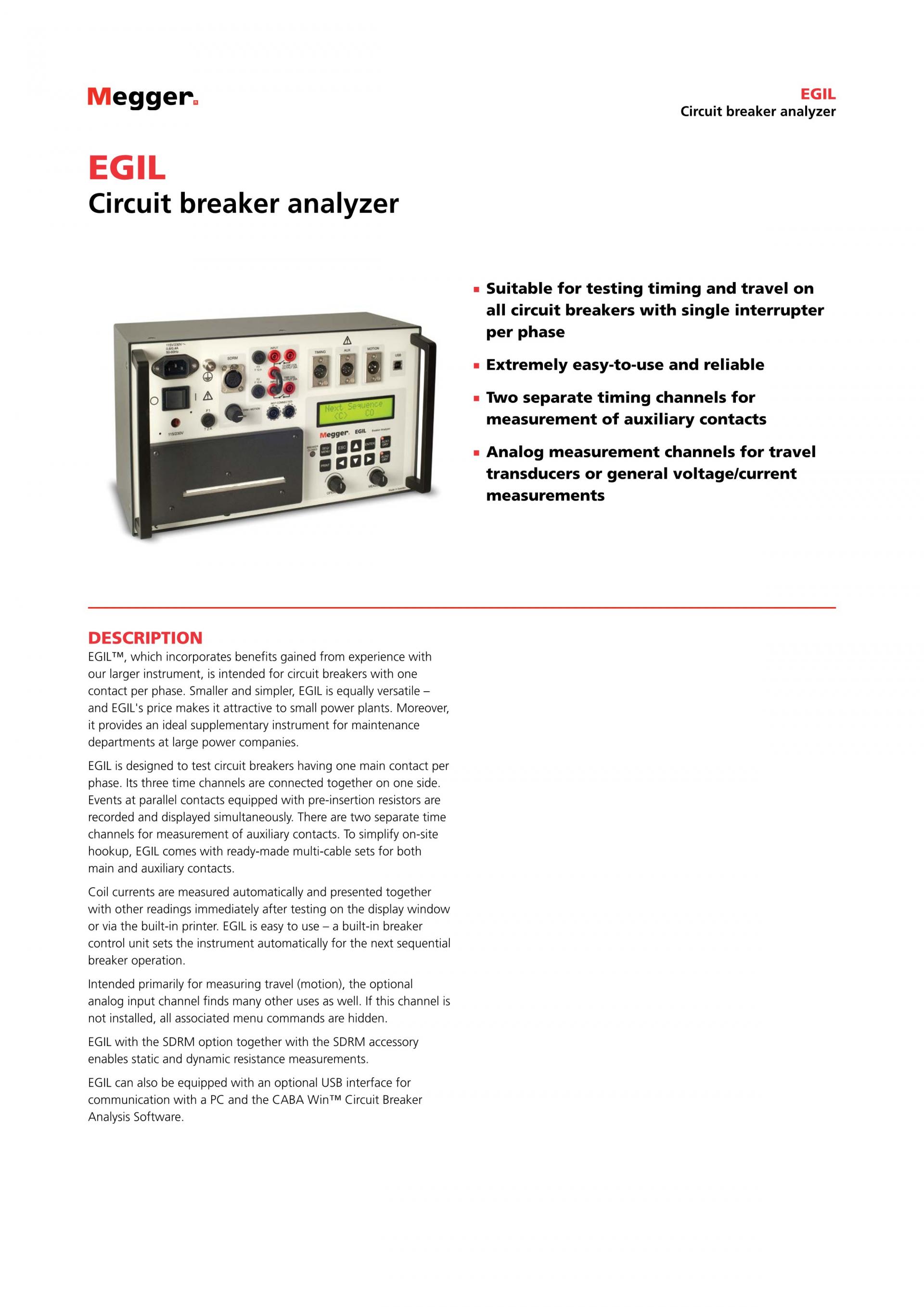

제품 개요

EGIL은 중압 및 고압 변전소 회로 차단기를 위한 자동 타이머 및 동작 분석기입니다. 위상당 하나의 접점이 있는 회로 차단기에 사용하기 위한 것입니다. EGIL은 더 복잡한 테스트 시스템에서 흔히 볼 수 있는 기능을 통합하지만 다른 유사한 테스트 세트보다 더 작고 사용하기 간편하며 저렴하도록 설계되었습니다. 가격이 저렴하여 소규모 유틸리티에 매력적이며 대규모 전력 회사의 유지보수 부서 및 테스트 계약자에게 이상적인 보조 제품입니다.

Complete test on medium voltage circuit breaker with the Megger EGIL

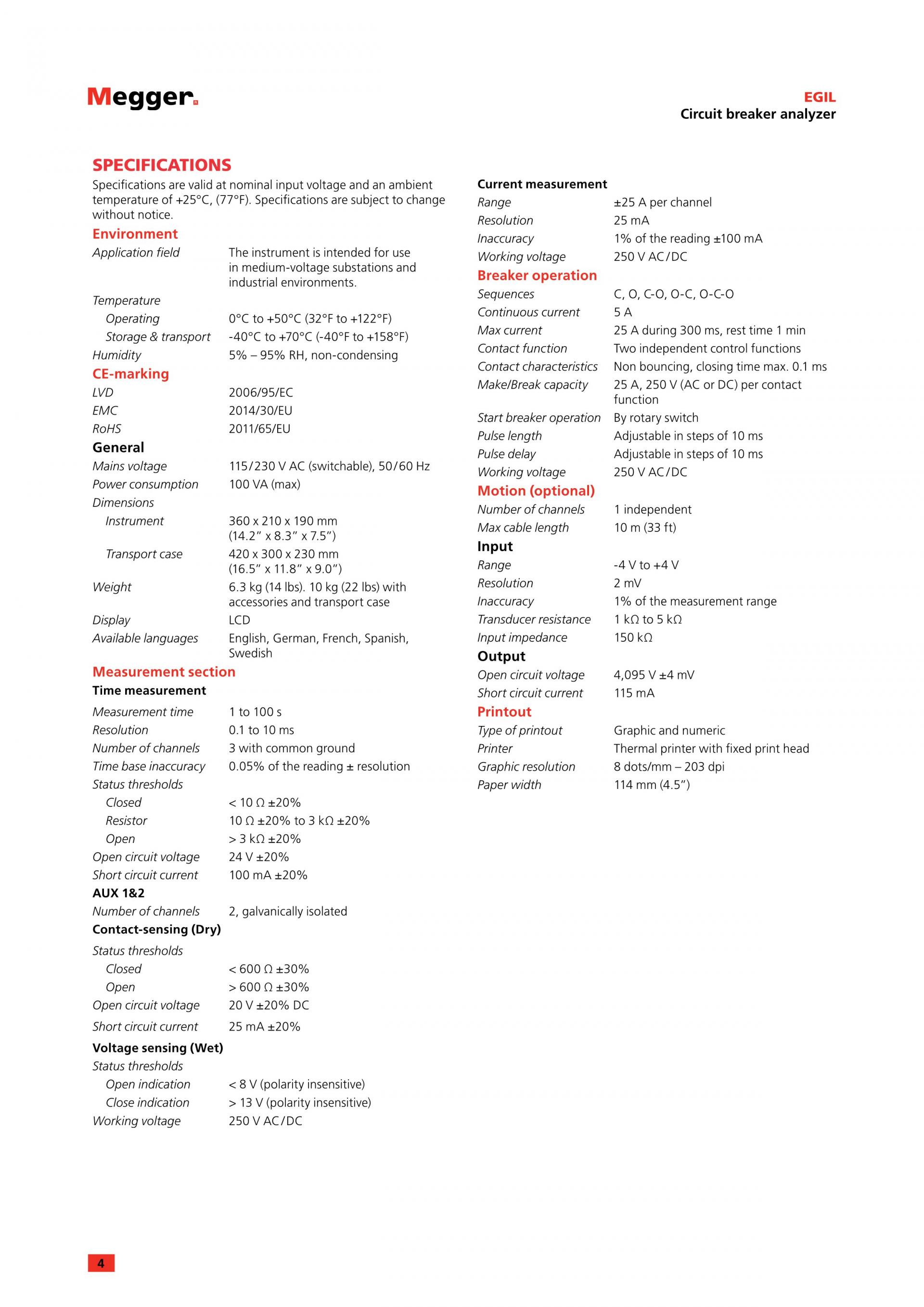

제품 사양

Power Source
- 110 / 220 V ± 10 %, Switchable
Breaker 동작
1. 동작 순서의 선정
  - Trip
  - Close
  - Trip - Close
  - Close - Trip
  - Trip - Close - Trip
2. 동작 허용 범위
  - Max. 25 A DC
3. Breaker 동작 개시
  - 안전도를 위하여 Rotary Start Knob 사용
Breaker 시간 측정
1. 범위
  - 0 ~ 100 sec
2. Resolution
  - 0.1 msec
3. Accuracy
  - ± 0.05% of reading ± 0.1 ms
4. 주 접점 및 Pre-insertion Resistor 접점
  - Channel 수 :3 Ch with common ground
  - 시험 전압 :24 V DC
  - 전류 :Limited to 100 mA
  - 범위 :Closing 0 ~ 10 ohm ±10 % Resistor 10 ~ 3 Kohm ± 10 % Open 3 kohm 이상
5. 보조 접점
  - Channel 수 :2 Galvanically isolated
  - 형식 :접점감식 및 전압감식 형
  - 시험 전압 :접점감식 24 VDC 전압감식 10 ~ 250 V
  - 범위 :Closing 0 ~ 200 ohm ±20 %
  - Trip 수준 :9.0 V ± 0.5 V
동작 분석 (Option)
1. 입력 전압 범위
  - -4 ~ 4 V
2. 분해능
  - 2mV
3. 정확도
  - 측정범위의 0.1%
4. 센서의 저항
  - 100Ω ~ 3kΩ
5. 속도 계산
  - 속도 계산을 위한 구간은 사용자의 설정에 의함
6. 확장 Print-out
  - 시험 결과는 정밀분석을 위하여 중심을 설정, 확장하여 볼 수 있음
PC 연결용 Interface (Optional)
1. 형식
  - RS-232-C
2. 속도
  - 9600 bps
Current 측정
1. 측정 범위
  - 0 ~ 25 A
2. Resolution
  - 25 mA
3. Accuracy
  - 1 % of reading ± 100 mA

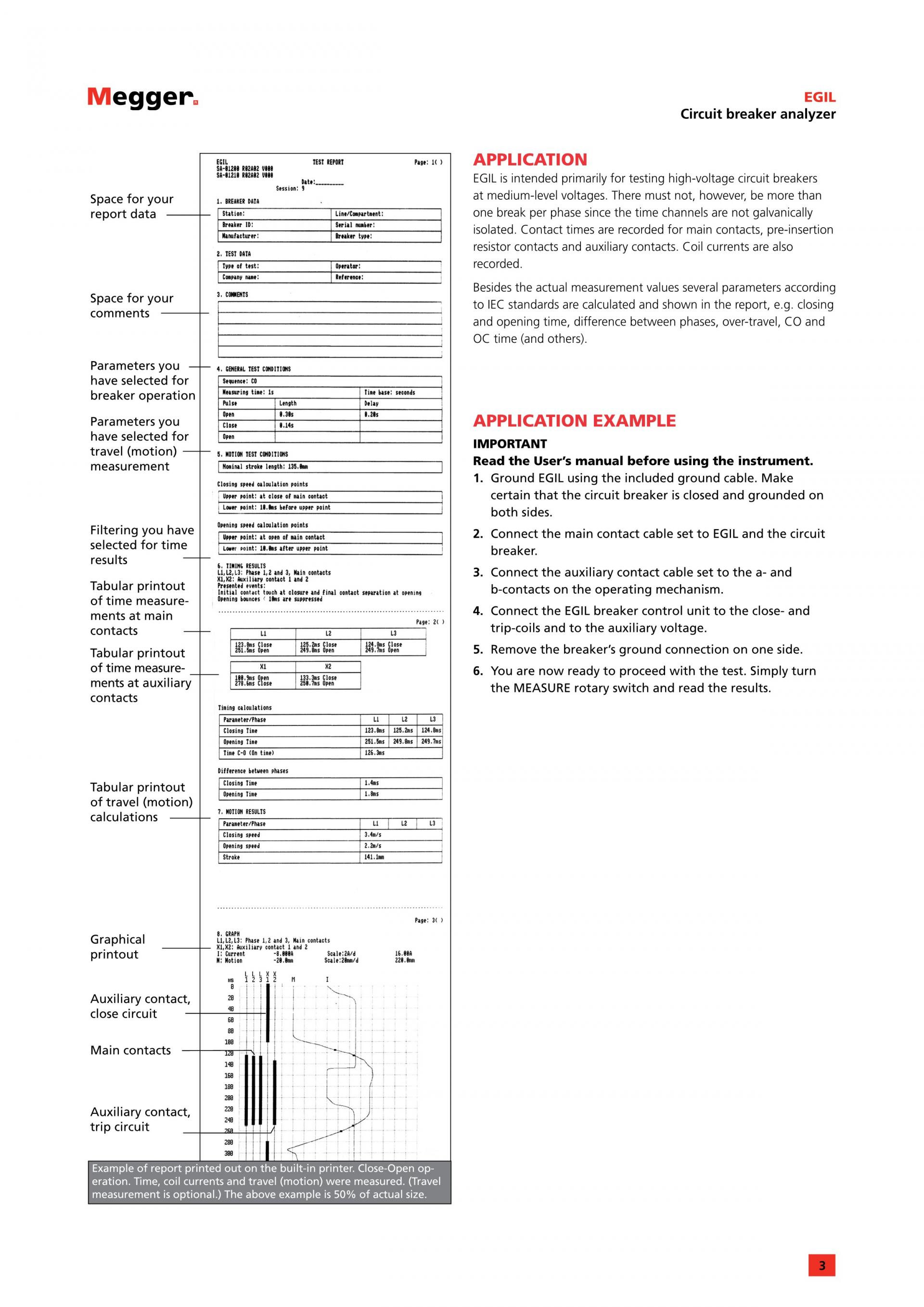

출력
1. 내장 열감응 프린터
2. 용지폭
  - 114 m
3. Autoscaling
